KLB-30
28.8V / 5.0Ah / 144Wh

製品仕様

外形寸法約130W × 約195H × 約74D(mm)
重量約 1.9kg
保護機能ヒューズ 約15A / 保護機能 / 定電圧回路
コネクタ・定格電流NR-203RF 約5A
充電完了後電圧約33.0V
標準価格
85,000円
(税込 93,500円)
充電完了後電圧は、バッテリ-が新品の状態で、常温にてLHC-2Sで充電した数値です。
ニッケル水素充電器で充電できます。
(KLBシリーズ以外の充電器では充電できません)
弊社指定充電器で充電完了後、33.0Vまで上昇します。使用される機器の入力電圧範囲をご確認下さい
ハロゲン球（富士ライト商事）

30V 150Wハロゲン球を利用することで、ニッケル水素と比べ、約半分の重さで照明を利用できます。

生産完了しました。
KLB-30は現在の在庫分をもちまして生産・販売を完了致します。
KLB-30

ピンアサイン詳細

NR-203RF

バッテリー残量表示機能

24V/3Ah 72Wh以下の負荷電流では、回路は動作しません。

● 電池が使用可能状態では、LEDが緑色点灯
● ⇔ ● 電池電圧が約26.6Vになると、LEDが赤点滅。
● 電池電圧が約26.1Vになると、LEDが赤色点灯。

定電圧回路＋保護回路」による二重セーフティ機構

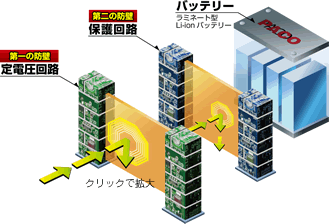

定電圧回路・保護回路イメージ図

２つの回路で安全に保護する機構を内蔵し、さまざまな異常を漏らさず検知。充電器側動作も制御することで、堅固で高い安全性を実現しました。

定電圧回路

  • 充電用(10A)、放電用(20A)ダイオードにより逆流防止。
  • サーミスタ信号を認識して充電器(KHシリーズ)を制御。
  • 急激な温度上昇検知を感知でオフ。
定電圧回路に障害が起きた場合、出力を完全に停止。
定電圧回路が通過された場合、保護回路でシャットアウト。

保護回路

  • 上限電圧(17V以上)及び下限電圧(10V以下)の監視
  • バッテリーの過電流を監視。
144 0.85
対応充電器
SPシリーズ充電器(入力電圧範囲 AC100V～240V)
入力電圧範囲(AC90V～110V)
SP-1S SP-2S SP-4S KL242R5B
