SP-85
25.2V / 8.5Ah / 214.2Wh
高容量円筒型リチウムイオン電池を使用し
日本にてパック化

製品仕様

外形寸法約121(W) × 約183(H) × 約80(D)mm
重量約 1.52kg
保護機能
  • 過充電保護
  • 過放電保護
  • 充電過電流保護
  • 放電過電流保護
  • ショート保護
  • 温度異常保護
  • 深放電保護
  • セルバランス
放電電流 定格 5.0A
最大 10.0A
最小 1.0A
充電電流 定格 2.0A
最大 5.0A
ピンアサイン ①:＋　②:ー
コネクタNR-203RF
使用温度範囲 放電 -10℃～45℃（結露無きこと）
充電 0～35℃（結露無きこと）
充電・放電特性 限界値での充放電は電池特性を著しく劣化させる可能性がございます。
標準価格
オープン価格
受注生産品

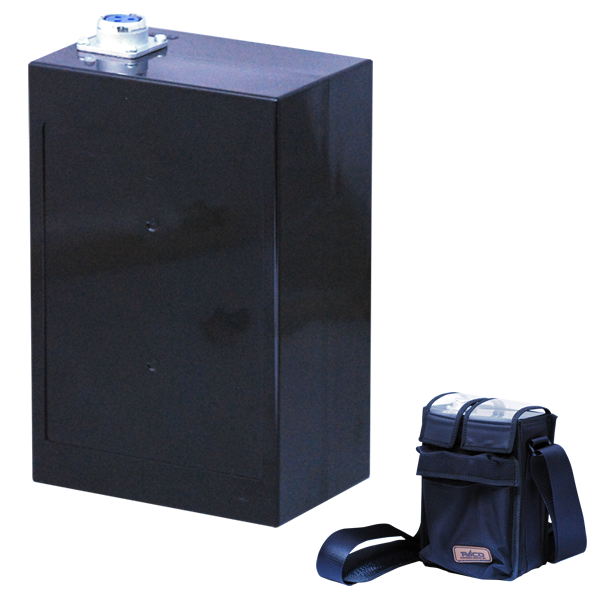

SP-85
KLB-24H用ソフトケースを御利用頂けます。
※ソフトケースは別売りとなります。
品質水準標準水準産業用機器向け

一般電子機器に使用されることを意図してます。直接人命に影響を与えるものまたはシステム等などの極めて高い信頼性を要求されるものには使用しないで下さい。

バッテリー残量表示機能

負荷電流が700mA以上で残量回路動作
● 電池が使用可能状態では、LEDが緑色点灯
● ⇔ ● 電池電圧が約23.5V以下になると、LEDが赤点滅。
● 電池電圧が約23Vになると、LEDが赤色点灯。

特性グラフ

保護機能

項目 保護条件 復帰条件
過充電保護機能 何れかのセル電圧が4.25V以上の状態で、2秒以上継続した場合回路を遮断して充電を停止する。 全てのセル電圧が4.25V以下の状態が2秒以上継続した場合回路を復帰する。
過放電保護機能 何れかのセル電圧が3.2V以下の状態で、2秒以上継続した場合回路を遮断して放電を停止する。 全てのセル電圧が3.2V以上の状態が2秒以上継続した場合回路を復帰する。
充電過電流保護機能 約10A以上の充電電流が2秒以上継続した場合回路を遮断して充電を停止する。 放電を2秒以上継続した場合回路を復帰する。
放電過電流保護機能 約30A以上の放電電流が80ms以上継続した場合回路を遮断して放電を停止する 負荷解除又は255秒後回路を復帰する。
ショート保護機能 約100A以上の放電電流が400μs以上継続した場合回路を遮断して放電を停止する。 負荷解除又は255秒後回路を復帰する。
温度異常保護（高温） 電池温度が60℃以上が2秒以上継続した場合、回路を遮断して充放電を停止する。 電池温度が45℃以下で回路を復帰する。
温度異常保護（低温） 電池温度が-25℃以下が2秒以上継続した場合、回路を遮断して充放電を停止する。 電池温度が-20℃以上で回路を復帰する。
温度異常保護（ＦＥＴ） FET温度が80℃以上が2秒以上継続した場合、回路を遮断して充放電を停止する。 FET温度が65℃以下で回路を復帰する。
深放電保護機能 何れかのセル電圧が2.0V以下が4秒以上継続した場合、回路を遮断して充放電を停止する。 復帰しない。
セルバランス セル電圧が3.9V以上で、かつ、セルバランスが20mV以上崩れた時、 電圧が高い電池を定抵抗（放電電流約50mA）で放電し 電圧差を抑制する。
対応充電器
SPシリーズ充電器(入力電圧範囲 AC100V～240V)
充電時間
SP-2S SP-4S 約 4時間50分

対応充電器（アポロ電気株式会社製）

※充電時間は環境により異なりますので、目安にしてください。
