H24-8
24.0V / 8.0Ah / 192.0Wh
型番
H24-8-A
外形寸法約107.5(W)×約141(H)×約72(D)mm
突起部含まず
外観図面

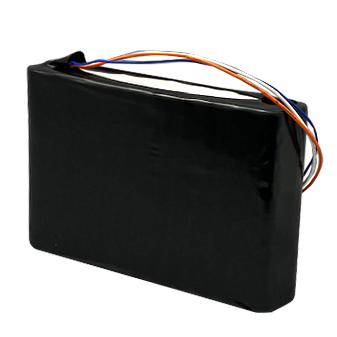

型番
H24-8-B
外形寸法約202.5(W)×約141(H)×約39(D)mm
突起部含まず
外観図面
※チューブ加工の為、外形寸法は誤差がでる場合がございます。
重量約2.55kg
保護機能サーモスタット IC20B
使用温度範囲放電0～40℃（結露なきこと）
充電0～35℃（結露なきこと）
コネクタ
JST製 ハウジング ELR-03V
ソケットコンタクト　＋・ー・サーミスタSLF-41T-P1.3E
サーミスタ端子は充電時のみ使用します。
ケーブルUL1007 相当品 AWG16 耐熱ビニル
定格電流約 6A
放電終止電圧約22.0V（単セル1.1V）
標準価格オープン価格
  • チューブの色はお選び頂けません。
  • チューブ加工の為、衝撃を与えますとショートする可能性がございます。
  • 外観及び仕様は改善の為、予告なく変更する場合がございます。予め御了承下さい。
  • チューブ加工の為、外形寸法及び重量に誤差がでる場合がございます。
  • 電池内にヒューズが付いていない為、機器と電池の間にショート防止処置を推奨致します。
  • 充電及び放電後に電池が発熱致しますので、時間をあけて電池の温度が下がった状態で充電・放電をおこなって下さい。
  • 充電完了後、電圧が上昇致します。機器に接続前に入力電圧範囲を御確認下さい。

ピンアサイン詳細

H24-8A,H24-8B,H24-12 コネクタ
品質水準標準水準

一般電子機器に使用されることを意図してます。直接人命に影響を与えるものまたはシステム等などの極めて高い信頼性を要求されるものには使用しないで下さい。

ニッケル水素 製造工程 ニッケル水素 カスタム
192 0.9

対応充電器

※充電時間は環境により異なりますので、目安にしてください。

充電機のコネクタ（七星科学製ＮＲ－２０３－ＰＭ）とチューブ型電池のコネクタが異なっております。

［対策］変換ケーブル又は充電器のコネクタ変更で御対応頂けます。

御不明な点がございましたら、御相談下さい。
